1 ОБЗОР: ГОРИЗОНТАЛЬНО-НАПРАВЛЕННОЕ БУРЕНИЕ
В этой статье EPCM объясняет принцип горизонтально-направленного бурения применительно к монтажу трубопроводов. В нем также будут выделены некоторые технические требования, которые должны быть выполнены для успешного выполнения горизонтально-направленного бурения.
Следует отметить, что горизонтально-направленное бурение используется не только для монтажа трубопроводов, но и обычно используется для установки кабелей под объектами (препятствиями).
Жесткий диск удобно использовать для монтажа трубопроводов из различных материалов, в том числе стальных труб и труб из ПНД. Однако эта статья охватывает трубопроводы из углеродистых стальных материалов. Подробнее можете посмотреть здесь https://pskvector.com/uslugi/gnb/prokladka-setey/.
2 ВВЕДЕНИЕ В ГОРИЗОНТАЛЬНО НАПРАВЛЕННОЕ БУРЕНИЕ
При монтаже трубопровода возникают различные особенности (препятствия). К таким препятствиям относятся дороги, железные дороги, водные объекты, уязвимые зоны, подземные трубопроводы и кабели.
Они требуют специальной технологии скрещивания, когда открытый разрез не может быть выполнен. Поэтому крайне важно выбрать соответствующий метод пересечения на этапе проектирования проекта.
Горизонтально — направленное бурение (ГНБ) является одним из наиболее подходящих средств преодоления таких препятствий.
Применение горизонтально — направленного бурения расширилось, чтобы охватить береговое пересечение для транзита трубопроводов с моря на берег.
Горизонтально-направленное бурение-это бестраншейный способ прокладки трубопровода под землей ниже выявленных объектов (препятствий) без нарушения какого-либо из выявленных объектов. Это влечет за собой бурение скважины на заданную глубину ниже объектов (препятствий) и втягивание трубопровода в просверленное отверстие.
Длина пересечения зависит от мощности буровой установки. Однако произошло значительное совершенствование техники, что привело к успешному пересечению больших водоемов и большей глубине.
HDD был использован для пересечения длины более 1 км с использованием одной буровой установки; однако появление метода сверла и пересечения привело к успешному выполнению пересечения длины более 2 км.
Метод сверления и пересечения включает в себя сверление пилотного отверстия с каждой стороны предложенной траектории сверления и пересечение двух пилотных отверстий. Этот метод требует высокой точности бурения, чтобы убедиться, что пилотное отверстие пересекается в расчетной точке.
3 ТЕРМИНЫ, ИСПОЛЬЗУЕМЫЕ В ГОРИЗОНТАЛЬНОМ НАПРАВЛЕННОМ БУРЕНИИ
В этом разделе я определил/объяснил значение некоторых терминов, используемых в HDD
3.1 БУРЕНИЕ В ГОРИЗОНТАЛЬНОМ НАПРАВЛЕНИИ
Горизонтально-направленное бурение-это бестраншейный способ установки трубопроводов под землей ниже выявленных объектов (препятствий) без нарушения каких-либо из выявленных объектов

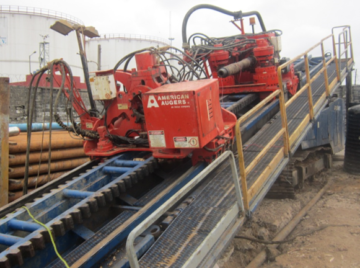

3.2 БУРОВАЯ УСТАНОВКА
Это основное оборудование типичной установки горизонтально — направленного бурения. Он расположен на плоской поверхности и может быть соответствующим образом закреплен на земле, чтобы машина оставалась в нужном положении во время бурения и вытягивания трубопроводов. Установка оснащена силовым агрегатом, который приводит в движение механизм перемещения вперед и назад на структурном каркасе. Внутри буровой установки находится компонент, прикрепленный к бурильным трубам, этот компонент совершает вращательное движение во время буровых работ.
3.3 КАБИНА УПРАВЛЕНИЯ/КОМНАТА
Кабина расположена почти сразу за буровой установкой. Оператор бурового станка управляет буровыми работами отсюда. В нем также находится рулевая система HDD и другие устройства отображения для контроля и управления буровыми работами.
3.4 БУРОВОЙ РАСТВОР
Буровой раствор представляет собой смесь природных и синтетических химических соединений, которые могут быть на нефтяной или водной основе. В буровой раствор добавляются соответствующие добавки, в зависимости от требований к бурению. Он обеспечивает смазку и охлаждающее действие для бурового долота, стабилизирует отверстие, предотвращает разрушение отверстия, приостанавливает и транспортирует шламы из просверленного отверстия.
Буровые растворы обычно изготавливаются из бентонита, воды и других добавок. Тип добавки к буровому раствору зависит от типа грунта. При бурении крупнозернистого или песчаного грунта буровой раствор должен предотвращать потерю воды. Это может быть достигнуто с помощью контрольной добавки вода/фильтрат, такой как полианионная целлюлоза.
3.5 СМЕСИТЕЛЬ БУРОВОГО РАСТВОРА
Смеситель представляет собой агрегат из бункера бурового раствора и центробежных насосов. Они используются для смешивания бентонита, который является буровым раствором, используемым для бурения ГНБ.
